絕緣材料電阻率測試儀的使用
發布時間： 2022-03-10 15:45:50 點擊： 1185
絕緣材料電阻率測試儀的使用

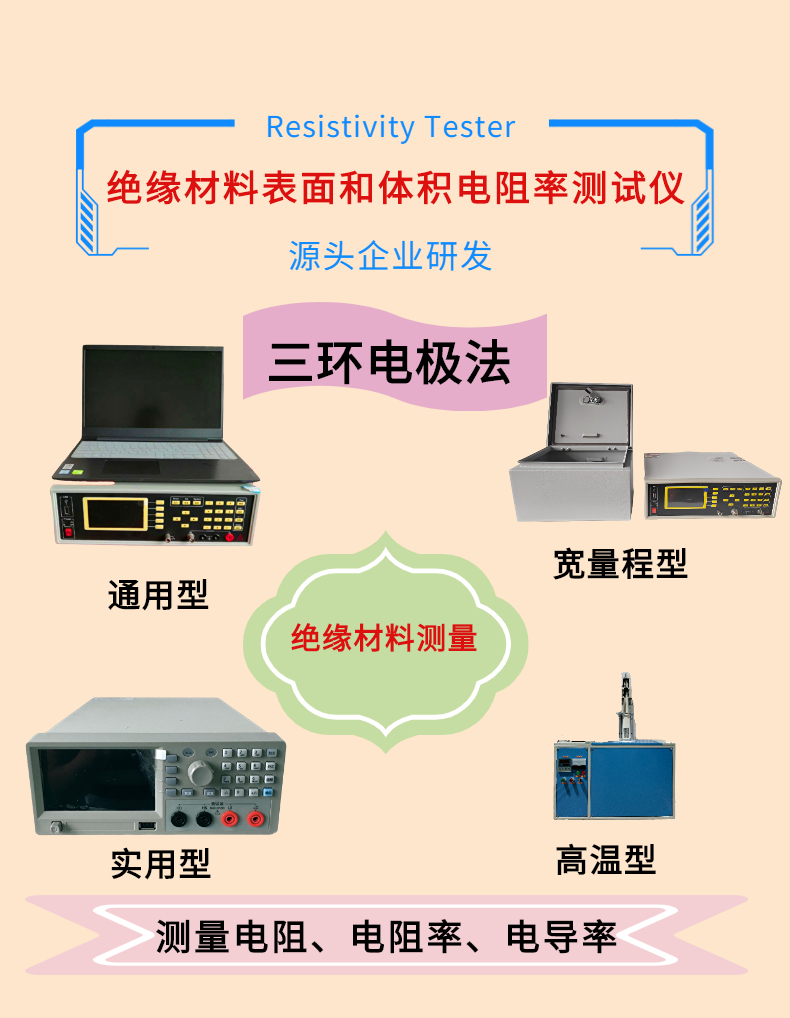

絕緣材料電阻率測試儀用于評估測量絕緣材料的電學性能，該系統可用于分析高溫條件下被測樣品的電阻和體電阻率，漏電流I等物理量，同時還可以通過系統自帶的軟件將這些物理量進行作圖分析。
絕緣材料電阻率測試儀的使用：
1、接好電源線和測試線：確保電源為220VAC/50Hz，將測試線(紅線為高壓線接紅接線柱, 屏蔽線接電流輸入端)與待測試器器件連 接好, 根據不同的測量可使用不同的電極; 連接測試樣品時要關電源，以防測試電壓電人。
2、量程置于104檔。
3、選擇合適的測量電壓：電壓選擇開關在后面板，注意：在測試過程中不要隨意改動測量電壓，可能因電壓的過高或電流過大損壞被測試器件或測試儀器。
4、接通電源。
5、調零：主機供電后在不接屏蔽箱前進行調零，調零使電流表的顯示為0000。如接在電阻箱或被測量物體上時調零后測量會產生很大的誤差。一般一次調零后在測試過程中不需再調零。
6、測試：測量時從低檔位逐漸拔往*，每撥一次稍停留3～5秒以使觀察顯示數字，當被測電阻大于儀器測量量程時，電阻表顯示“1”，此時應繼續將儀器撥到量程更高的置，當測量?jī)x器有顯示值時應停下，當前的數字乘以檔次即是被測電阻值。當有顯示數字時不要再往更高次檔撥，否測儀器會過量程，機內保護電路開始工作，儀器測量準確度會下降。
7、測試完畢將量程拔至“104 ”檔后關閉電源。每測量一次均應將量程開關撥回到104“調零”檔或低的量程位置以免開機或測量端短路時而損壞儀器
