FT-302電力電纜半導電屏蔽層電阻率儀
發布時間： 2024-04-29 15:22:44 點擊： 3793
FT-302電纜半導電屏蔽層電阻率測試儀
FT-302 Cable semi conduction shielding layer resistivity tester
功能描述Description：
1. 四端法測試原理
2. 4.3吋液晶屏
3. 顯示電阻值、電阻率、電導率、溫度、單位自動換算
4. 直流恒定電流源，輸出電流從0到1000mA可調
5. 中文或英文兩種語言
6. 配置測試治具
7. 薄膜按鍵.
8. 自動測量和數據處理
參照標準：
國標GB11017-89所規定的測試方法制造
應用說明：
用來測試高壓電纜半導電內外屏蔽層的電阻率，，通過裝置能夠測試不同線徑之產品屏蔽層電阻率。
適用范圍Scope of application：
本儀器適合電纜研究部門，電纜廠，對于高壓交聯電纜半導電屏蔽層電阻率的測試手段.
參數資料Parameters
1.電阻率/ resistivity： 10-8～2×106Ω-cm
2.電阻/ resistance： 10-8～2×106Ω
3.電導率/ conductivity：5 ×10-6～108s/cm
4.分辨率： 0.1μΩ/resolution: 0.1μΩ
5.測量誤差±（0.05%讀數±5字）/ accuracy
±0.05%
6.測量電壓量程/ measuring voltage range：2mV 20mV 200mV 2V
7.測量精度±（0.1%讀數）/ measuring accuracy ±0.1%
8.分辨率/resolution： 0.1uV 1uV
10uV 100uV
9.電流輸出：直流電流0～1000mA可調，輸入220V。
Current
output: DC current 0～1000mA adjustable. input 220V.
10.量程/range：1μA，10μA，100μA，1mA，10mA，1000mA.
11.誤差：±0.2%讀數±2字/accuracy ±0.2%
12.測試治具：電纜導電屏蔽層直徑：10mm-40mm
Test fixture: conductive cable shield diameter: 10mm-40mm
電纜絕緣屏蔽層直徑cable insulation shield diameter：20mm—150mm
電流電極與電位電極距離distance between current electrode and potential electrode >25mm
1. 主機外形尺寸Overall dimensions：330mm*340mm*120mm
步驟及流程
1. 開機預熱2-3分鐘.
2. 設定被測樣品所需參數.
3. 將測試線與主機、夾具如下圖連接好.
4. 將樣品固定于夾具上.
5. 獲得數據.

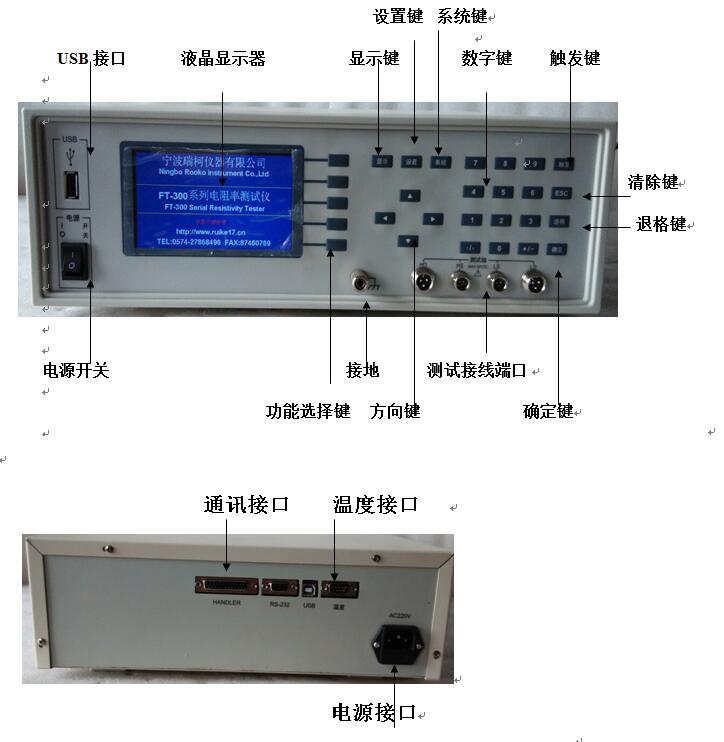

整機示意圖

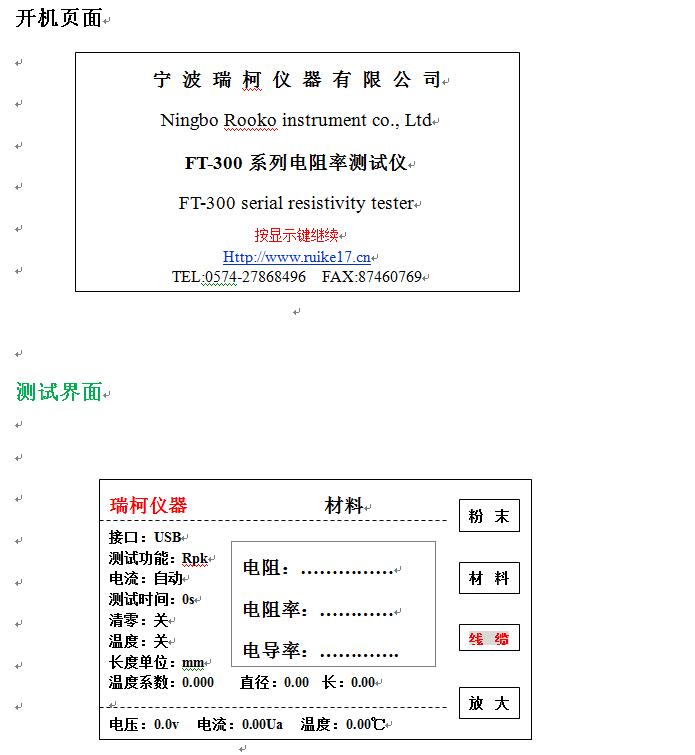

操作界面圖

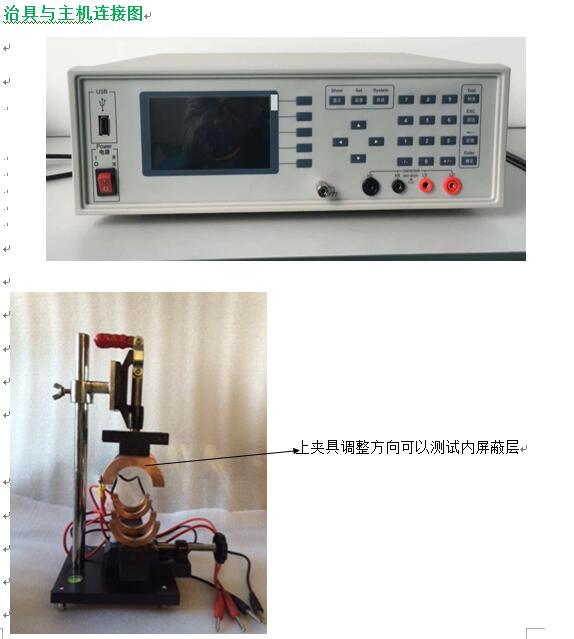

治具與主機連接圖
標準電阻---用于校準儀器.

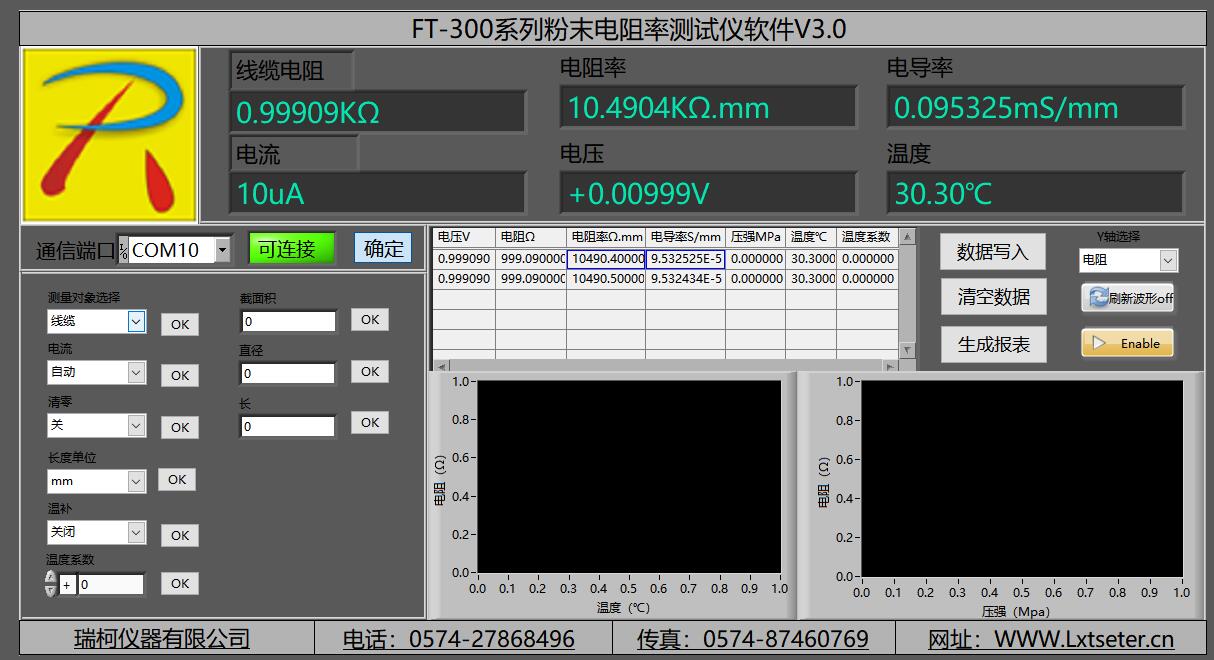

PC軟件操作界面

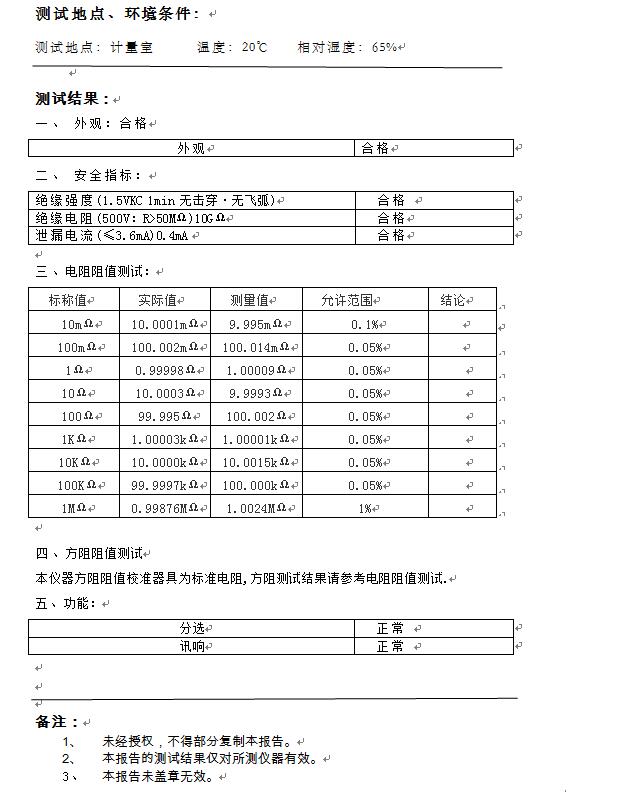

出廠檢驗報告樣本：

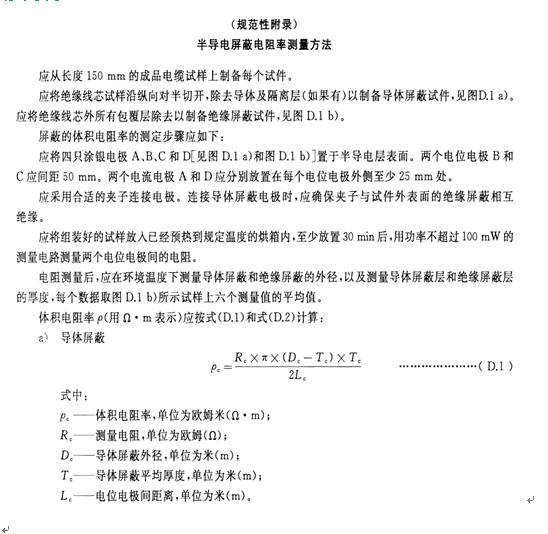

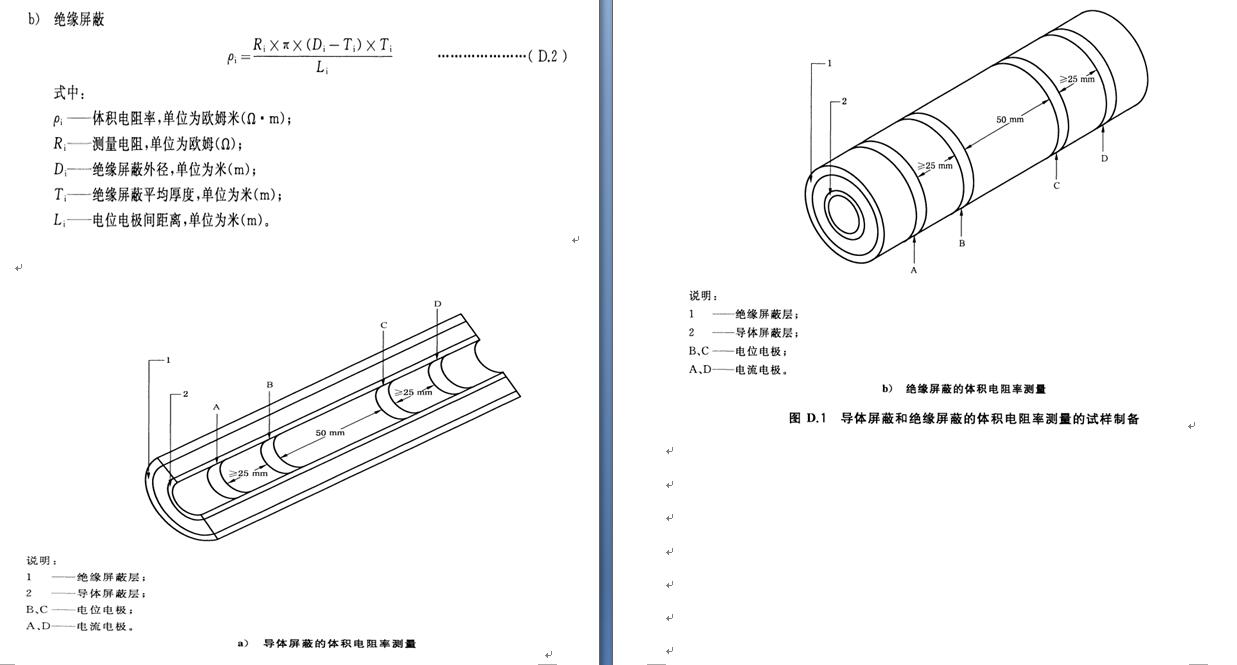

標準要求：
優點描述：
1. 自動量程
2. 溫度補償
3. 液晶顯示
4. 操作便利
5. 穩定性
6. 能顯示5位數字
7. 標準電阻校準儀器.
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
