FT-304絕緣材料表面/體積電阻率測試儀
發布時間： 2023-02-24 11:24:20 點擊： 5452
FT-304絕緣材料表面/體積電阻率測試儀詳情介紹
FT-304 The insulation material surface and volume resistivity tester
功能概況Overview：
1.16次方高阻量程，配置屏蔽箱
2.多量程檔位測量.
3.液晶顯示，自動讀取電阻，電阻率數據，穩定性好.
4.PC軟件數據過程分析.解決絕緣材料電性能的測量.
應用說明：
測量橡膠、塑膠、粉末、顆粒物、電子元器件、介質材料、電線電纜、靜電產品、如靜電鞋、靜電塑料橡膠制品、計算機房靜電活動地板等電阻值等絕緣性能的檢驗和電子電器產品的絕緣電阻測量。本儀器測量高電阻測微電流。
參數資料parameters
1、電阻測量范圍/ Resistance measuring range： 104Ω ～1×1016Ω
電 阻 率/ Resistivity： 104 ～ 2.0×1016 Ω-m；
2、液晶顯示: 電阻率、壓強、溫度、電導率、電流電壓、可輸入測試樣品數據（圓柱：直徑，高度；方體：長*寬*高）單位可以切換（mm、cm、m）
LCD: resistivity. pressure. temperature. conductivity. current voltage. input test sample data(cylinder: diameter. height. cube: L * W * H) unit can be switched（mm、cm、m）
3、內置測試電壓：0-1000V
Built in test voltage: 0-1000V can be set freely.
4、基本準確度accuracy：＜1G ±1% ;≥1G ±3%; ≥1T ±10% ;≥10T ±20% (標準電阻)
5、使用環境: 溫度：0℃～40℃，相對濕度<80%
environment: temperature：0℃～40℃，relative humidity <80%
6、測試電壓: 10/50/100/250/500/1000V
7、供電形式Power supply: AC 220V，50HZ，功耗約5W
8、測量模式：手動/自動量程。帶PC測試軟件（選購），USB通訊接口，軟件界面同步顯示、分析、保存和打印數據！
Measuring mode: manual / automatic range. With PC test software (optional). USB communication interface. synchronous display of software interface. analyze. save and print data.
9、常用電極(夾具)裝置有（選購）：
A型：固體狀三環電極裝置；B型:粉末狀加壓裝置 C型:棒狀測量電極裝置
Commonly used electrode (fixture) device (optional):
Type A: solid three-ring electrode device. Type B: powder pressurized device. Type C: rod-shaped measuring electrode device.

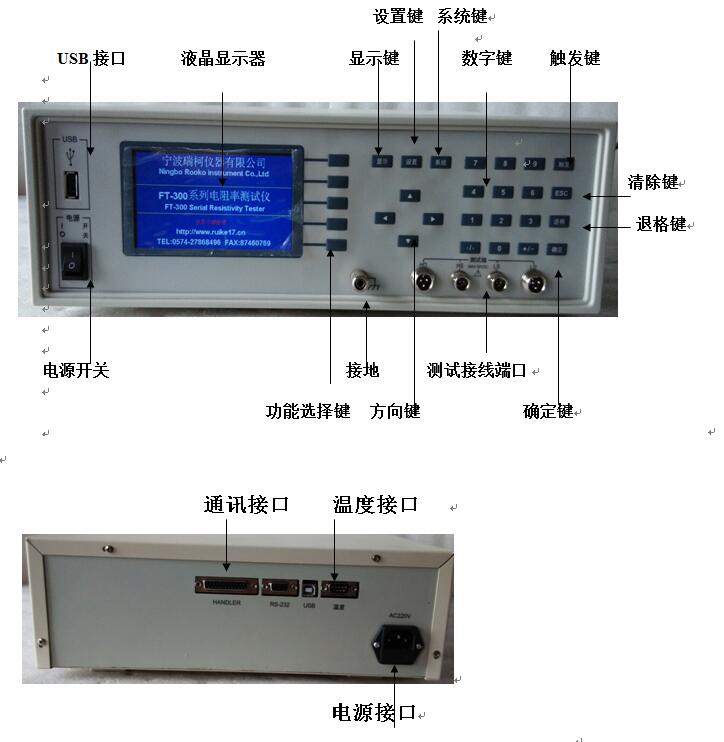

整機構造圖

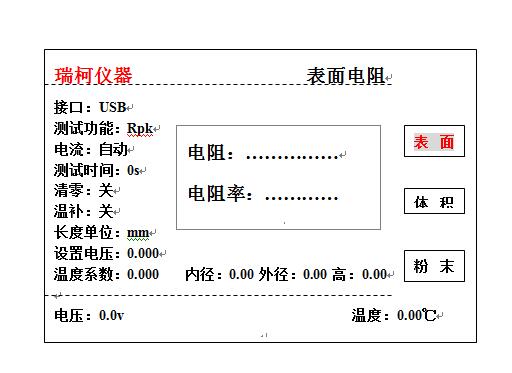

顯示界面圖

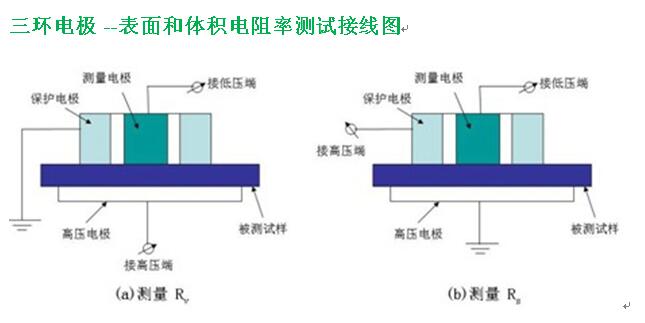

三環電極 --表面和體積電阻率測試接線圖
計算公式：
體積電阻率ρv
ρv=Rv(A/h)，
A=(π/4)?d22=(π/4)(d1+2g)2 (3)
式中，ρv ——體積電阻率(Ω?m)，
Rv ——測得的試樣體積電阻(Ω)，
A ——測量電極的有效面積(m2)，
d1 ——測量電極直徑(m)，
ｈ ——絕緣材料試樣的厚度(m)，
g ——測量電極與保護電極間隙寬度(m)，
3.2.表面電阻率ρv
ρs=Rs(2π)/㏑(d2/d1) (4)
式中，ρv ——表面電阻率(Ω)，
Rs ——試樣的表面電阻(Ω)，
d2 ——保護電極的內徑(m)，
d1 ——測量電極直徑(m)。

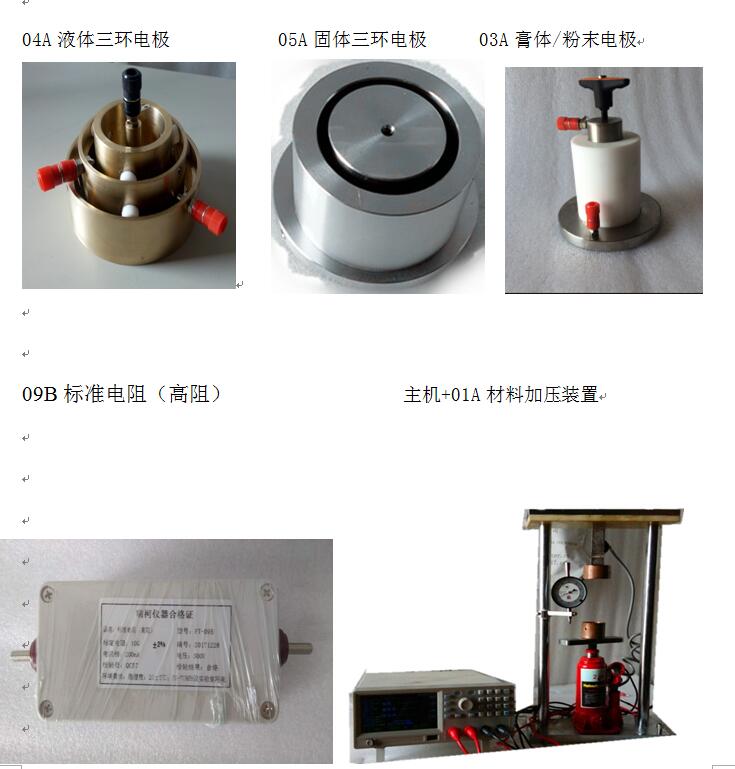

04A液體三環電極 05A固體三環電極 03A膏體/粉末電極
絕緣材料定義
1) 絕緣電阻：施加在與試樣相接觸的二電極之間的直流電壓除以通過兩電極的總電流所得的商。它取決于體積電阻和表面電阻。
2) 體積電阻：在試樣的相對兩表面上放置的兩電極間所加直流電壓與流過兩個電極之間的穩態電流之商；該電流不包括沿材料表面的電流。在兩電極間可能形成的極化忽略不計。
3) 體積電阻率：絕緣材料里面的直流電場強度與穩態電流密度之商，即單位體積內的體積電阻。
4) 表面電阻：在試樣的某一表面上兩電極間所加電壓與經過一定時間后流過兩電極間的電流之商；該電流主要為流過試樣表層的電流，也包括一部分流過試樣體積的電流成分。在兩電極間可能形成的極化忽略不計。
表面電阻率：在絕緣材料的表面層的直流電場強度與線電流密度之商，即單位面積內的表面電阻。
測量原理
根據上述定義，絕緣體的電阻測量基本上與導體的電阻測量相同，其電阻一般用電壓與電流之比得到。現有的方法可分為三大類：直接法，比較法，時間常數法。
試樣及其預處理
試樣
不同比例的聚丙烯與碳酸鈣共混物樣片(φ100圓板，厚2±0.2mm)5只
預處理
試樣應平整、均勻、無裂紋和機械雜質等缺陷。用蘸有深劑(此溶劑應不腐蝕試樣)的綢
布擦試；把擦凈的試樣放在溫度23±2℃和相對濕度65±5%的條件下處理24小時。測量表面電阻時，一般不清洗及處理表面，也不要用手或其他任何東西觸及。
操作流程
1.開機預熱15分鐘，測試數據穩定.
2.設定測試樣品參數.
3.顯示測試數據.
4.PC軟件處理數據及報表.
優點描述：
1. 自動量程
2. 液晶顯示
3. 精度 穩定性
4. 能顯示5位數字
5. 標準電阻校準儀器.

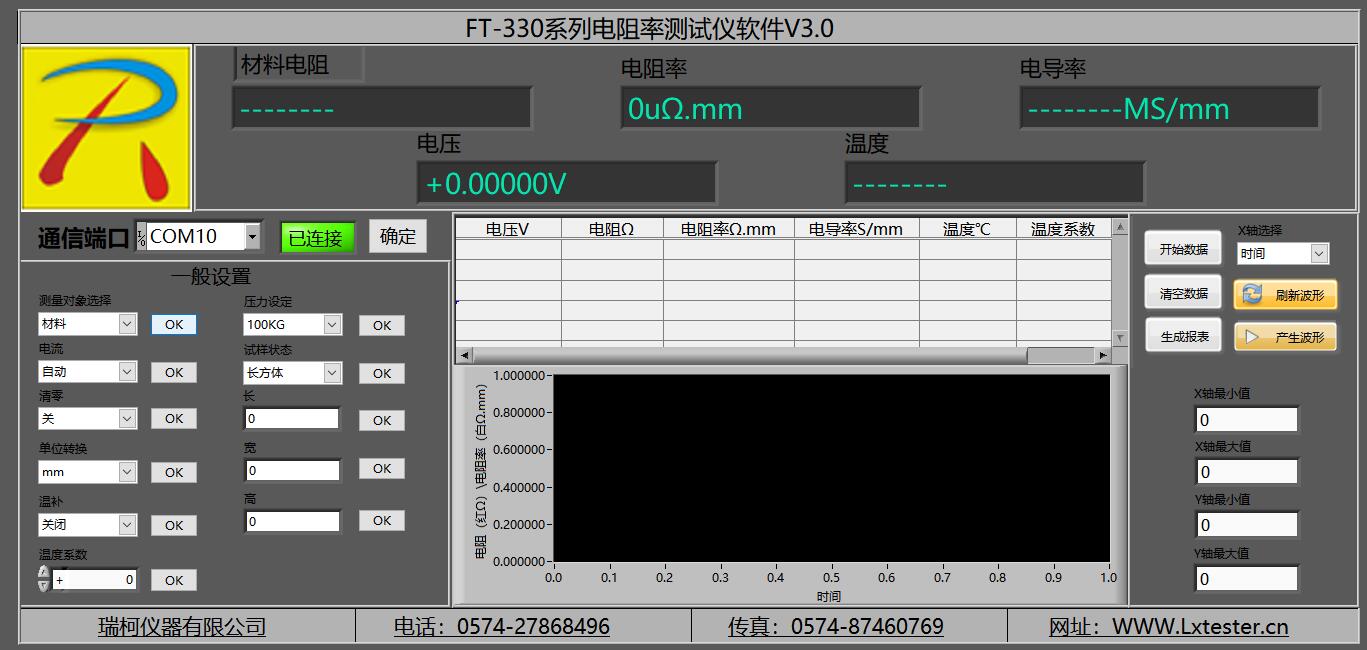

PC軟件界面圖

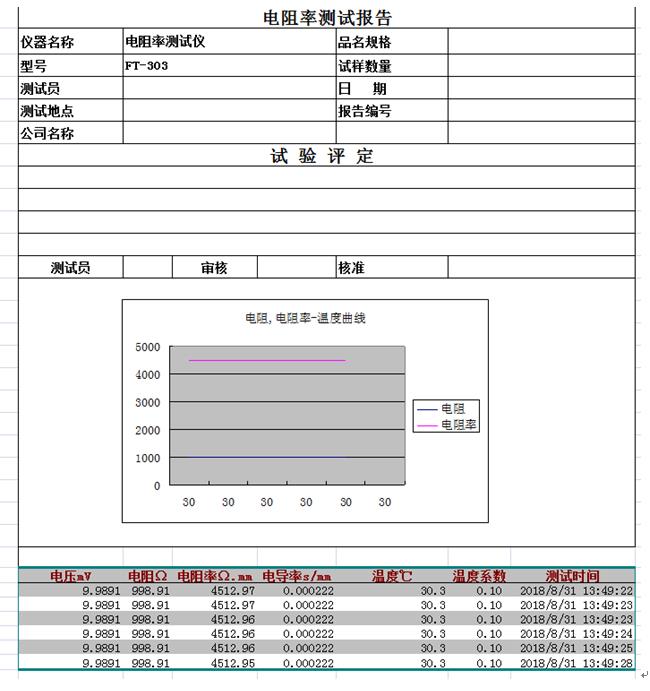

報表模版：
部分客戶案例：
宿遷市金田塑業有限公司
大連博慧科技有限公司
赫禎新材料科技（上海）有限公司
河南博頓生物科技有限公司
武漢華順行科技有限公司
北京雪迪龍科技股份有限公司
浙江立德產品技術有限公司
江蘇儀征電子管有限公司
江蘇南緯悅達紡織研究所
藝奧品成像技術蘇州有限公司
廣西興宏源科技有限公司
無錫翔達汽車部件有限公司
太原理工大學
西北工業大學
中國科學院過程工程研究所
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
