FT-7200A-300KG自動四探針?lè)勰╇娮杪蕼y(cè)試儀
發布時間： 2024-04-29 16:04:26 點擊： 1191

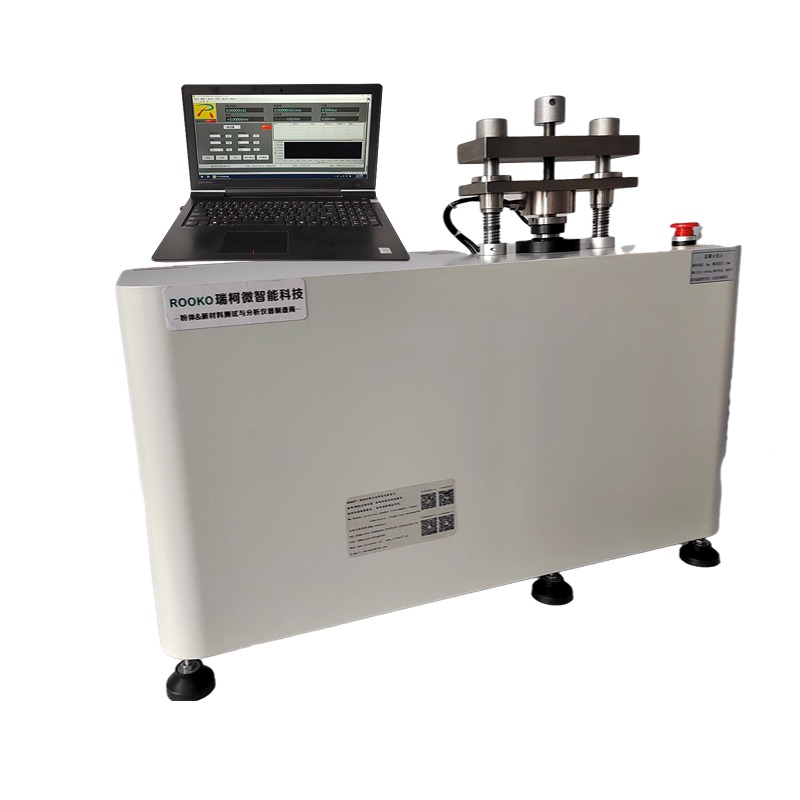

FT-7200A-300KG自動四探針?lè)勰╇娮杪蕼y(cè)試儀
一、功能概述：
采用集成電路模塊； USB，232通訊接口，直流恒流源 ，提供四點探針?lè)y(cè)量模式，采用PC軟件操作，自動測試過程數據曲線及圖譜分析，實時分析壓強/壓力與電阻，電阻率，電導率的變化關系，及報表生成，存儲，打印等；
FT-7200A-300KG自動四探針?lè)勰╇娮杪蕼y(cè)試儀
二、參照標準：
1）四探針測試儀參照GB/T 1551、GB/T1552-1995，ASTM F84美國A.S.T.M 標準。
2）四探針?lè)ǚ勰y(cè)試平臺參照GBT 30835-2014《鋰離子電池用炭復合磷酸鐵鋰正極材料》中關于粉末電導率的測定方法中用于仲裁方法的四探針?lè)ㄒ笾谱?
參數資料
規格型號 FT-7200A
1.方塊電阻范圍 10^-5～2×10^5Ω/□
2.電阻率范圍 10^-6～2×10^6Ω-cm
電導率范圍 5×10^-6～10^6ms/cm
3.測試電流范圍 0.1μA ，1μA，10μA，100μA，1mA，10mA，100 mA
4.電流精度 ±0.1%
PC軟件界面
電阻、電阻率、方阻、溫度、單位切換、溫度系數、電流、電壓、探針形狀、探針間距、厚度 、電導率、圖譜顯示，壓力設定，壓強，報表導出，波形刷新，時間設定，啟動、停止、運行、壓實密度
6.測試方式 四探針?lè)?自動測量模式
7.模具 標配：模具內徑10mm； 其他規格可以定制
8. 壓力量程選購: a.200kg； b.300kg；
9. 模腔行程： 0-20mm（樣品壓實厚度建議在4mm內）
10. 高度量程和精度 自動實時樣品高度測量至百分位范圍：0.01-10.01mm，測量分辨率0.01mm
11. 恒壓時間： 0-99.9s
13. 標準件選購 a.標準校準電阻1-3個； b.標準高度校準件1個.
14. 測試方式 a.四點探針?lè)?nbsp; b.自動測量 C.PC軟件運行界面
15.加壓方式 自動運行
16. 脫模方式 自動運行
17.電極材質 銅針
19.誤差： ≤4%；重復性誤差3%以內.（因不同材料本身特性因素影響，誤差不同，人為因數除外）
20.工作電源: 輸入: AC 220V±10% ,50Hz ：60W
