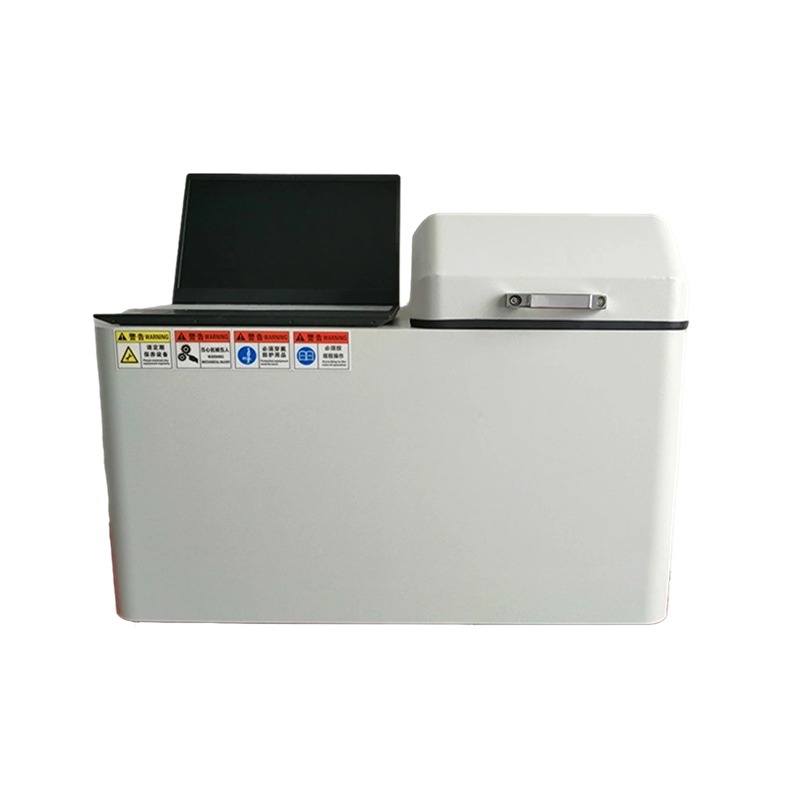

FT-552復合集流體極片電阻儀
發布時間： 2024-05-27 14:15:21 點擊： 510
FT-552復合集流體極片電阻儀
應用說明Application Description
復合集流體采用“三明治”結構，中間層為高分子有機物，上下層為銅/鋁金屬，具有“高分子基材+輕薄導電層（銅/鋁）”結構，中間層不導電，復合鋁箔采用蒸鍍法制備，復合銅箔采用多步法制備，以磁控濺射、蒸鍍、水電鍍等技術將銅層涂覆到基材表面；與傳統集流體相比特點：在電池內短路時，可通過熔斷切斷短路電流，有效防止電池熱失控;復合集流體的優勢體現在更高的安全性、能量密度，以及更低的制造成本;具有較強的阻燃性，可有效控制起火擴散.
原理說明Principle explanation
采用”同步分層級法“對復合集流體各層級電阻，電阻率，整體導電層電阻，壓實密度進行測量.
功能介紹Function Introduction
自動測試各集流體層電阻，電阻率，壓實密度.
自動加壓；壓力可設定； PC軟件界面操作
多種測量模式下實現壓強與電阻,電阻率，電導率關系圖譜
提供數據和報表生成管理.自動樣品厚度測量
參數資料technical data
|
規格型號 |
FT-552 |
|
1.電阻 |
10^-8～2×10^4Ω |
|
2.電阻率 |
10^-8～2×10^4Ω-cm |
|
4.測試電流 |
0-10A， 100uA |
|
5.電阻精度 |
≤0.3%標準電阻;分辨率0.01μΩ |
|
6.PC軟件操作 |
PC軟件界面：電阻值、電阻率、電導率值、溫度、壓強值、 單位自動換算、橫截面、高度、圖譜、壓實密度、生成報表等. |
|
7.壓力范圍選購 |
500kg；1000kg根據需求選購. |
|
8.測試電極 |
銅材質， 其他規格可定制 |
|
9.測試行程 |
0-20mm,位移精度0.01mm |
|
10.樣品厚度 |
0-10mm；精度：0.001mm |
|
11.加壓方式 |
自動 |
|
12.防護功能 |
具有限位量程和壓力保護;誤操作和急停防護;異常警報 |
|
13.保養和維護 |
具有規范操作提示標識;維護保養提醒 |
|
14.電源 |
輸入: AC 220V±10%.50Hz 功 耗：<100W |
標準配置外訂購明細
|
序號 |
型號 |
品名 |
單位 |
數量 |
備注 |
|
1 |
551-CSX |
測試線 |
套 |
1 |
|
|
2 |
09A |
標準電阻 |
個 |
1-5 |
選購規格和數量 |
|
3 |
551-RJ |
分析軟件 |
套 |
1 |
|
|
4 |
PC |
電腦+打印機 |
套 |
1 |
依據客戶要求配置 |
|
5 |
551-JL |
檢測技術服務 |
份 |
1 |
計量證書1份 |
|
6 |
551-DJ |
鍍金電極 |
組 |
1 |
2個電極為一組；可定制 |
|
7 |
|
延保服務 |
年 |
1-3 |
|
